Servo sürücü enerjili ve ekranda belirgin bir alarm yokken motorun hareket etmemesi, doğrudan motorun bozuk olduğunu göstermez. Komutun üretildiği yer, sürücüye nasıl ulaştığı ve hareketin hangi koşullarla izin aldığı birlikte değerlendirilir. Farad Otomasyon, servo kontrollü makinelerde saha arızası inceleme, PLC yazılımı ve devreye alma hizmetleri sunar.
“Komut var” ifadesini somutlaştırın
HMI üzerindeki çalıştır düğmesinin aktif olması, PLC’nin hareket komutu üretmesi ve sürücünün bu komutu kabul etmesi farklı aşamalardır. Servis talebinde hangi aşamanın gözlendiği belirtilmelidir. Makinenin otomatik veya manuel modda olduğu, sorunun tek eksende mi bütün eksenlerde mi görüldüğü ve son değişiklikler araştırmayı kolaylaştırır.
Model ve mevcut ayarlar önemlidir
Farklı servo serilerinde aynı parametre numarası veya terminal farklı görevler taşıyabilir. Bu nedenle yalnızca marka adıyla ayar değiştirmek doğru bir yöntem değildir. Sürücü ve motor etiketleri, ekran mesajları ve mevcut proje dosyaları birlikte hazırlanmalıdır. İnceleme, ilgili ürünün dokümanı ve makinenin elektrik projesi üzerinden yürütülür. Çalışan sistemin parametre yedeği korunur.
Elektrik ve mekanik birlikte ele alınır
Hareket izinleri, limit durumları, kontrol modu, haberleşme ve mekanik aktarım birbirinden bağımsız varsayılmamalıdır. Frenli veya düşey eksenlerde deneme hareketi ayrıca planlanır. Emniyet girişlerini köprülemek veya yükün davranışı değerlendirilmeden deneme yapmak arıza tespit yöntemi değildir. Ölçüm ve hareket testleri yetkin personel tarafından, makinenin güvenli çalışma prosedürleri içinde yapılır.
Servis için hazırlık listesi
Servo modeli, motor modeli, makine tipi, hata fotoğrafı ve arızanın başladığı koşul paylaşılmalıdır. Kablo veya yazılım değişikliği yapıldıysa tarihi ve kapsamı kaydedilmelidir. Parça değişimi öncesi mevcut bağlantıların ve ayarların belgelenmesi, geri dönüş imkânını korur. Onarım sonrasında makinenin üretim koşullarında denemesi ve yapılan işlemlerin kaydı önemlidir.
Operatör panelinde yeni reçetenin adı görünmesine rağmen makinenin eski değerlerle çalışması üretim hatasına ve gereksiz malzeme tüketimine yol açabilir. Böyle bir durumda yalnızca ekrandaki isme bakmak yeterli değildir. Seçilen reçete, yüklenen veriler ve PLC’nin kullandığı çalışma değerleri birlikte incelenmelidir. Farad Otomasyon, reçeteli üretim makinelerinde PLC ve HMI yazılımı geliştirme, düzenleme ve devreye alma desteği sağlar.
Seçilen reçete ile çalışan reçeteyi ayırın
Bir reçeteye listede dokunmak, o reçetenin üretime yüklendiği anlamına gelmeyebilir. Projeye göre seçim, görüntüleme, düzenleme ve yükleme ayrı işlemlerdir. Ekran tasarımında seçilen reçetenin adı ile son başarılı yükleme sonrası kullanılan reçetenin adı açık biçimde gösterilmelidir. Operatör, hangi işlemin tamamlandığını tahmin etmek zorunda kalmamalıdır.
Veri aktarımında hangi noktalar değerlendirilir?
HMI üzerindeki kayıt alanı, PLC’ye gönderilen adresler, veri tipleri ve üretim sırasında kullanılan alanlar proje dosyası üzerinden karşılaştırılır. Aynı sayı farklı ölçek veya veri tipiyle yorumlandığında beklenen sonuç alınmayabilir. Yetki ayarları, yükleme koşulları ve haberleşme durumu da işleyişin parçasıdır. Adres değişiklikleri öncesinde mevcut PLC ve panel projesinin yedeği alınmalıdır.
Üretim koşullarıyla kabul testi yapın
Birbirinden belirgin biçimde farklı iki test reçetesiyle seçim, yükleme ve geri okuma adımlarının izlenmesi faydalıdır. Test, işletmenin güvenli deneme prosedürüne göre yürütülür. Reçetenin üretim devam ederken değiştirilip değiştirilemeyeceği, enerji geri geldiğinde nasıl davranacağı ve hatalı yüklemenin operatöre nasıl bildirileceği önceden kararlaştırılmalıdır. Her makineye aynı mantığın uygulanması doğru değildir.
Tartım, karışım ve dolum uygulamalarında destek
Farad Otomasyon; silo, helezon, tartım bunkeri, mikser, dolum ve ambalaj hatlarında reçete yönetimi ile operatör ekranı düzenlemeleri yapar. Tuzla, Gebze ve çevresindeki projelerde mevcut ekran görüntüsü, PLC ve HMI modeli ile istenen çalışma senaryosunu paylaşabilirsiniz. Değişiklik kapsamı mevcut program ve saha koşulları değerlendirilerek belirlenir.
Makine sabah sorunsuz çalışıp üretimin ilerleyen saatlerinde duruyorsa, arızanın yalnızca durduğu anda görünen alarmdan ibaret olmadığı düşünülmelidir. Operatörün “bir süre bekleyince tekrar çalışıyor” gözlemi, servis hazırlığı için değerli bir bilgidir. Farad Otomasyon, Tuzla ve Gebze çevresindeki üretim tesislerinde aralıklı otomasyon arızalarının incelenmesi, pano revizyonu ve devreye alma hizmetleri sunar.
Servis gelmeden hangi bilgiler kaydedilmeli?
İlk duruşun saati, o ana kadar geçen çalışma süresi, üretilen ürün ve makine hızı birlikte not edilmelidir. Ekranda birden fazla alarm varsa yalnızca son mesaj yerine ilk mesajın da fotoğrafı çekilmelidir. Arızanın her vardiyada mı, belirli bir üründe mi veya yüksek üretim hızında mı oluştuğu araştırmayı daraltır. Panoya veya program ayarlarına müdahale edilmeden bu kayıtlar hazırlanabilir.
Rastgele parça değişimi neden işi uzatır?
Sıcaklıkla birlikte ortaya çıkan bir kesinti; kontrol beslemesi, bağlantılar, sürücü, sensör veya mekanik yük tarafındaki farklı sorunlarla ilişkili olabilir. Bir parçanın değişmesi ve makinenin kısa süre çalışması, kök nedenin çözüldüğünü tek başına göstermez. İncelemede arızanın hangi koşulda başladığı ile ölçümlerin aynı zaman çizelgesinde değerlendirilmesi gerekir. Enerjili pano kontrolleri ve elektriksel ölçümler yetkili teknik personel tarafından yürütülmelidir.
Onarımın ardından üretim denemesi
Kontrol edilen bileşenler, yapılan değişiklikler ve deneme koşulları servis kaydına yazılmalıdır. Mümkün olduğunda test, arızanın daha önce oluştuğu çalışma süresini ve üretim koşullarını kapsamalıdır. İşletme ekibiyle birlikte normal çalışmanın nasıl izleneceği ve tekrarında hangi bilginin kaydedileceği belirlenir. Böylece bir sonraki vardiyaya yalnızca “çalışıyor” bilgisi bırakılmaz.
Farad Otomasyon ile teknik servis
PLC, HMI, servo, sürücü ve makine elektrik panosu için arıza incelemesi ve revizyon desteği alabilirsiniz. Tuzla, Gebze, Çayırova, Şekerpınar, Orhanlı, Tepeören ve Dilovası çevresindeki servis taleplerinde makine modeli ile alarm fotoğrafını paylaşın. Saha ziyareti ve müdahale kapsamı mevcut duruma göre planlanır.
Makinenin yeni yerine taşınması, yalnızca enerji kablosunu bağlayıp çalıştırmaktan ibaret değildir. Sökümdeki kablo etiketleri, pano bağlantıları, sensör konumları ve mekanik ayarlar taşımada değişebilir. PLC programı veya sürücü parametreleri kaybolursa devreye alma uzayabilir. Farad Otomasyon, fabrika taşıma ve otomasyon revizyonlarında hazırlık, saha kontrolü ve devreye alma desteği sunar.
Taşıma öncesi hazırlık
PLC, HMI, servo ve sürücü programlarının güncel yedeklerini alın. Pano içi, saha bağlantıları ve klemens numaralarının fotoğraflarını kaydedin. Makine üzerindeki her kablonun iki ucunu etiketleyin; sökülen sensör, valf ve motor bağlantılarını listede işaretleyin. Mevcut alarm geçmişi, parametre dosyaları, elektrik şeması ve üretim reçetelerini ayrı bir yedek olarak saklayın.
Yeni yerde kontrol sırası
Önce mekanik sabitleme, pano hasarı, kablo güzergâhı ve topraklama bağlantıları gözden geçirilir. Besleme gerilimi, faz sırası ve koruma elemanları makinenin dokümanıyla karşılaştırılır. Motorlar ve sürücüler, PLC çıkışları devreye alınmadan önce doğru bağlantı ve etiket açısından kontrol edilir. Ardından sensör girişleri, acil stop ve kapı emniyetleri, valf çıkışları, HMI haberleşmesi ve sürücü komutları proje üzerinden tek tek doğrulanır.
Üretimden önce fonksiyon testi
İlk çalıştırma, makinenin risk değerlendirmesine uygun test koşullarında yapılmalıdır. Hareket yönleri ve limitler kontrollü şekilde gözlenir; emniyet fonksiyonları devre dışı bırakılmaz. Manuel ve otomatik mod, alarm reseti, reçete veya ürün değişimi, çevrim başlatma ve normal durdurma senaryoları test edilip kayıt edilir. Eksik görülen şema veya etiketler devreye alma dokümanına işlenir.
Farad Otomasyon ile taşıma planı
Makine marka-modeli, taşınma tarihi, pano ve PLC fotoğrafları, motor listesi ve mevcut program yedeği önceden paylaşılırsa ihtiyaç duyulan servis süresi daha doğru planlanır. Farad Otomasyon Tuzla, Gebze, Çayırova, Dilovası ve Şekerpınar çevresinde makine taşıma, pano revizyonu ve otomasyon devreye alma çalışmalarına destek verir.
Makine acil stop bırakılmış ve koruyucu kapaklar kapalı olduğu hâlde emniyet rölesi reset almıyorsa, güvenlik devresini köprülemek çözüm değildir. Önce hangi kanalın veya geri bildirim koşulunun sağlanmadığı anlaşılmalıdır. Güvenlik devrelerinde değişiklik yalnızca makinenin risk değerlendirmesi ve elektrik projesi doğrultusunda yetkin teknik personel tarafından yapılmalıdır.
Belirtiyi doğru okuyun
Emniyet rölesi üzerindeki kanal, besleme ve çıkış LED’lerini not edin. Hangi acil stop, kapı switchi veya güvenlik elemanının devreye girdiğini elektrik şemasından takip edin. Reset butonunun röleye ulaşıp ulaşmadığı, reset yönteminin otomatik mi manuel mi tanımlandığı ve geri bildirim kontağının beklenen durumu kontrol edilir.
Kontrol edilebilecek temel noktalar
Besleme gerilimi, sigorta ve klemens bağlantıları; acil stop kontaklarının mekanik olarak tamamen bırakması; kapı switchi ve emniyet sensörlerinin durum LED’leri; kablo kopukluğu veya gevşek bağlantı; röle modelinin proje şemasına uygunluğu incelenebilir. Kontaktörlü devrelerde yardımcı geri bildirim kontağının yapışma veya yanlış bağlantı ihtimali de şema üzerinden değerlendirilir. Birden fazla cihaz seri veya ayrı kanallarda bağlanmışsa arıza kaynağı adım adım ayrıştırılır.
Güvenlik fonksiyonunu devre dışı bırakmayın
Emniyet rölesinin girişini köprülemek, kontağı iptal etmek veya makineyi koruma işlevi olmadan çalıştırmak yaralanma ve ekipman hasarı riski doğurur. Test ve ölçüm sırasında üreticinin talimatları, makine prosedürleri ve enerji izolasyonu kuralları uygulanmalıdır. Arıza giderildikten sonra tüm güvenlik fonksiyonları proje kriterlerine göre test edilip kayıt altına alınmalıdır.
Farad Otomasyon ile arıza analizi
Röle marka-modeli, bağlantı şeması, LED durumlarının fotoğrafı ve hangi switchlerin devrede olduğu bilgisi arıza tespitini hızlandırır. Farad Otomasyon, emniyet rölesi ve makine kumanda devresi sorunlarını pano içi bağlantılarla birlikte inceler. Tuzla, Gebze, Çayırova, Dilovası, Şekerpınar ve çevresindeki sanayi bölgelerinde PLC ve otomasyon servis desteği sunar.
PLC ile HMI, sürücü veya uzak I/O arasındaki haberleşme arızası bazen kalıcıdır, bazen de makine titreşimi, elektromanyetik gürültü veya yük değişimi sırasında ortaya çıkar. Kesintili arızalar üretimi durdurabildiği için, sorunu yalnızca cihazı yeniden başlatarak geçiştirmek yerine arıza anındaki verileri toplamak gerekir. Farad Otomasyon; Gebze, Tuzla, Çayırova, Dilovası ve Şekerpınar’da PLC ve makine otomasyon arızalarının incelenmesine destek verir.
Belirtiyi ve etkilenen cihazı ayırın
Önce iletişimin hangi cihazlar arasında koptuğunu belirleyin. HMI ekranı mı PLC’yi görmüyor, sürücü mü haberleşme hatası veriyor, yoksa yalnızca bir uzak istasyon mu devreden çıkıyor? PLC teşhis tamponundaki saat ve hata kaydı, bağlantı kesilme süresi ve makine çalışma durumu not edilmelidir.
Fiziksel bağlantı ve pano koşulları
Kablo tipi ve güzergâhı, konnektör kilidi, klemens bağlantıları ve ekranlama düzeni kontrol edilir. Haberleşme kablosunu motor çıkış kablolarına paralel uzun mesafede taşımak veya ekranı gelişigüzel bağlamak gürültü sorunlarına yol açabilir. Pano içi topraklama ve kablo ayrımı, üretici talimatları ve proje tasarımına göre incelenmelidir. Ağ anahtarının beslemesi, port LED’leri ve sıcaklık koşulları da kontrol listesine alınabilir.
Yapılandırma ve yedekleme
PLC, HMI, sürücü ve ağ cihazlarındaki adres, cihaz adı, haberleşme hızı ve topoloji yapılandırmaları proje dosyasıyla karşılaştırılmalıdır. Değişiklik yapmadan önce program ve parametre yedeği alınmalı; tek seferde bir değişiklik yapılarak sonuç kaydedilmelidir. Sorunun belirli makine çevriminde veya sürücü çalışırken oluşması, kök nedeni ayırmaya yardımcı olur.
Farad Otomasyon saha desteği
PLC marka-modeli, haberleşme protokolü, cihaz listesi, arıza ekranı fotoğrafı ve mevcut ağ çizimini hazır bulundurmanız teşhisi hızlandırır. Farad Otomasyon, PLC-HMI-sürücü iletişim sorunlarını pano ve saha koşullarıyla birlikte değerlendirir. Gebze OSB, Tuzla OSB, Çayırova ve Dilovası çevresinde teknik servis ve otomasyon desteği sağlar.
Frekans invertörü boşta çalışırken motoru döndürüyor fakat yük bindiğinde arızaya geçiyorsa, yalnızca alarmı silip tekrar çalıştırmak sorunu çözmez. Arıza kodu, oluşma zamanı ve makinenin o andaki çalışma koşulu birlikte değerlendirilmelidir. Farad Otomasyon; Tuzla, Gebze, Çayırova, Dilovası ve Şekerpınar çevresinde PLC, sürücü ve makine otomasyon arızalarının saha incelemesini yapar.
Önce alarm geçmişini ve çalışma koşulunu kaydedin
Sürücü ekranındaki hata kodunu, çıkış frekansını, motor akımını ve arızanın hangi yükte oluştuğunu not edin. Alarmı tekrar tekrar resetlemek, arızanın hangi koşulda ortaya çıktığına dair bilgiyi kaybettirebilir. Kodun üretici kılavuzundaki açıklaması ve sürücü geçmişi incelenmelidir.
Motor, mekanik yük ve besleme
Motor milinde sıkışma, redüktör veya rulman sorunu, aşırı yük, yanlış kaplin ya da mekanik ayarsızlık sürücünün akımını yükseltebilir. Motor bağlantıları, faz dengesi, kablo izolasyonu ve klemens sıkılığı da yetkili personelce kontrol edilmelidir. Giriş gerilimi ve besleme kalitesi, özellikle yük değişirken gözlenmelidir.
Parametre ve soğutma kontrolü
Motor etiket değerleri sürücüye doğru girilmiş mi? Motor kontrol modu, hızlanma süresi, akım sınırı ve koruma parametreleri uygulamayla uyumlu mu? Yanlış motor verisi veya gereğinden kısa rampa, yük altında akım ve tork sorunlarına yol açabilir. Sürücü fanı, hava kanalları, pano filtresi ve ortam sıcaklığı da incelenmelidir. Parametre değişikliğinden önce mevcut ayarlar yedeklenmeli ve üretici kılavuzu izlenmelidir.
Farad Otomasyon’dan arıza tespiti
Arızanın kodunu, sürücü marka-modelini, motor gücünü ve yük tipini paylaşmanız ilk değerlendirmeyi hızlandırır. Farad Otomasyon sürücü ve PLC arızalarında ölçüm, parametre kontrolü ve makine koşullarını birlikte ele alır; Gebze OSB, Tuzla OSB, Çayırova ve Dilovası’ndaki işletmelere teknik servis desteği verir. Güç devresine müdahale yalnızca gerekli yetkinlikte personel tarafından, enerji güvenliği sağlanarak yapılmalıdır.

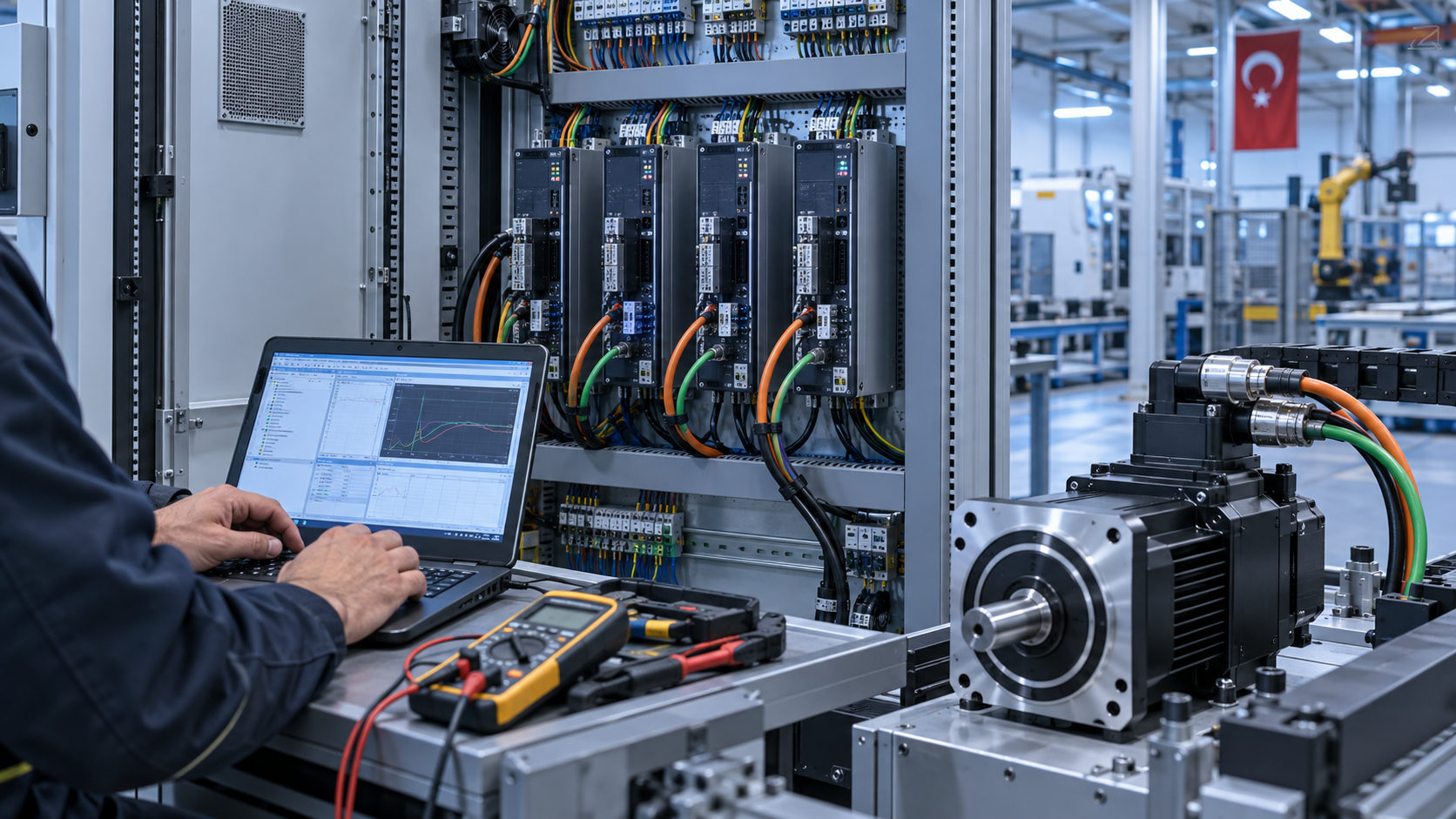

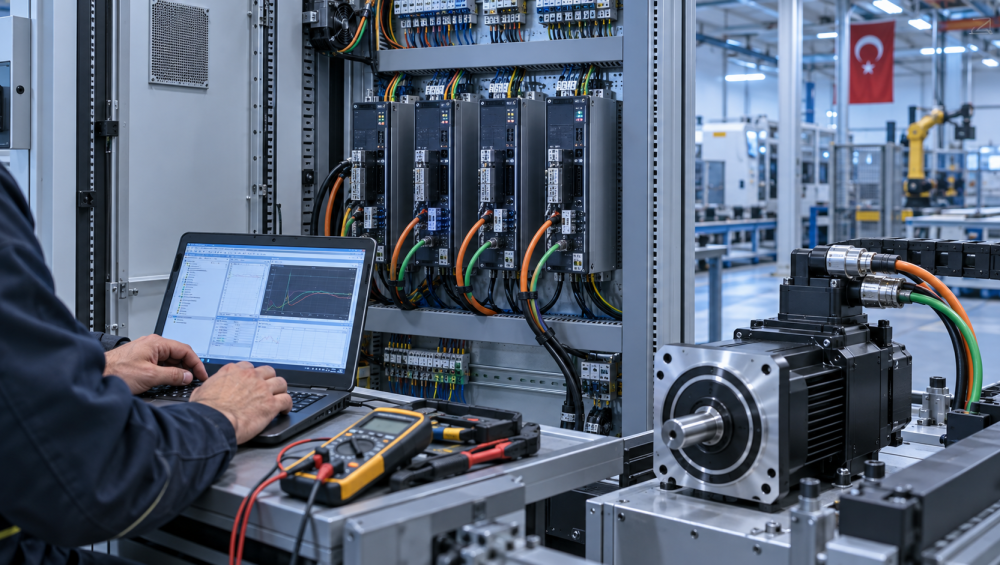

Servo sürücü alarm vermeden çalışır, ekranda hedef pozisyon görülür; ancak üretilen parçanın ölçüsü beklenen değerden farklıdır. Böyle bir olayda yalnızca motoru veya enkoderi suçlamak doğru olmaz. Komutun nasıl üretildiği, sürücünün gördüğü konum, makinenin gerçek hareketi ve ürünün süreç içindeki davranışı birbirinden ayrılmalıdır. Alarm olmaması, bütün ölçü zincirinin doğru olduğu anlamına gelmez.
Farad Otomasyon, Tuzla, Gebze ve Şekerpınar çevresinde servo sistem incelemesi ve PLC/HMI entegrasyonu için saha hizmeti verir. Kesme, besleme, indeksleme ve benzeri uygulamalarda aynı belirti farklı nedenlerle oluşabilir. İncelemede kullanılan servo modeli, kontrol modu ve makinenin aktarım yapısı önemlidir. Başka makinede işe yarayan parametreyi kopyalamak yerine mevcut uygulama üzerinden ilerlenmelidir.
Motor pozisyonu ile parça pozisyonu
Motor enkoderinden alınan bilgi motorun hareketini anlatır. Makinenin çıkış tarafında kayış, kaplin, redüktör veya başka bir aktarım varsa ürünün gerçek konumu ayrıca değerlendirilir. Motor beklenen konuma ulaşsa bile aktarım veya ürün davranışı nedeniyle ölçü farklı olabilir. Bu nedenle sürücü ekranındaki pozisyon ile parçanın ölçüsünün aynı büyüklük olduğu varsayılmamalıdır.
Delta’nın tam kapalı çevrim uygulamalarıyla ilgili teknik açıklaması, uygun modellerde harici enkoder veya lineer ölçüm geri beslemesinin ayrı bir mimari oluşturduğunu gösterir. Bu özellik her sürücüde bulunmaz ve bağlantı düzeni modele bağlıdır. Ölçü sorununa çözüm seçerken mevcut geri beslemenin nereden alındığı netleştirilmelidir. Teknik kaynak: Delta harici geri besleme açıklaması.
Hata sabit mi, büyüyor mu?
Her çevrimde aynı miktarda fark olması ile çevrimler ilerledikçe farkın artması aynı durum değildir. Benzer şekilde kısa hareket doğruyken uzun hareketin farklı olması, yön değiştirince başka sonuç alınması veya ürün değişiminde fark oluşması ayrı kaydedilir. Bu gözlemler kesin teşhis yerine inceleme planını yönlendiren verilerdir. “Servo kaçırıyor” ifadesi tek başına hangi bölüme bakılacağını belirlemeye yetmez.
Hedeflenen hareket ve ölçülen gerçek sonuç.
Çevrim sayısı ilerledikçe farkın değişimi.
Tek yönde ve yön değiştirerek yapılan üretim sonuçları.
Soğuk başlangıç ile uzun çalışma sonrasındaki davranış.
Hız, yük ve ürün değişimiyle birlikte oluşan farklar.
Ölçümün yapıldığı referans ve kullanılan araç da kayda alınmalıdır. Aynı parçayı farklı yöntemlerle ölçmek, teknik sorunu yanlış tarif ettirebilir. Üretim ölçüsünü belirleyen bütün aşamalar düşünülmelidir. Özellikle beslenen malzemenin hareketi ile tahrik mekanizmasının hareketi birbirinden ayrılıyorsa ürünün tutulma ve aktarılma koşulları da incelemeye katılır.
Komut ölçeği ve mekanik oran
PLC’nin gönderdiği sayısal komutun fiziksel harekete dönüşmesi bir ölçekle ilişkilidir. Programdaki birim, elektronik oran ve mekanik aktarım bilgileri karşılaştırılır. Motor veya redüktör değiştirilmiş bir makinede önceki ayarlar artık aynı fiziksel harekete karşılık gelmeyebilir. Bu nedenle değişiklik geçmişi servis talebinin önemli bir parçasıdır.
Ölçek kontrolü sırasında tek bir hedef yeterli görülmez. İşletmenin uygulaması izin verdiğinde farklı hareket uzunluklarında sonuç karşılaştırılır. Parametre değişikliği öncesi mevcut dosya ve ayarlar korunur. Beklenen hareketin yazılı açıklaması, testin sonucunu değerlendirmeyi kolaylaştırır. Amaç parametreyi deneyerek rastgele aramak değil, komutla gerçek sonuç arasındaki ilişkiyi belirlemektir.
Referans alma hangi noktayı tanımlıyor?
Makinenin ilk çalıştırmada veya belirli olaylardan sonra nasıl referans aldığı incelenir. Referans bilgisi, sensörün fiziksel konumu ve programdaki tamamlanma koşulu birlikte değerlendirilir. Ekranda referans tamamlandı yazması, bütün mekanik noktaların doğrulandığını tek başına kanıtlamaz. Operatörün hangi koşulda yeniden referans istediği ve üretimin bu işlemden sonra nasıl başladığı açıklığa kavuşturulur.
Kontrol sistemindeki konum bilgileri sıfırlanırken makinenin gerçek durumu dikkate alınmalıdır. Sayacı sıfırlamak her ölçü sorununu düzeltmez. Bu tür işlemler yetkili personel tarafından makine üreticisinin yöntemleri ve işletmenin güvenli çalışma düzeni kapsamında yürütülür. Hareketli eksen çevresinde korumalar devre dışı bırakılarak ölçüm yapılmaz.
İnceleme sonrası testte ne aranır?
Uygulanan değişikliğin başarısı yalnızca tek çevrimde değerlendirilmez. İşletmenin bildirdiği koşullar ve gerekli tekrar sayısı test planına alınır. Yük ve ürün değişimleri, yön davranışı ve ilk başlangıç dikkate alınabilir. Hangi koşulların test edildiği ve hangi koşulların henüz denenmediği servis kaydında açıkça belirtilir. Üretim toleransı müşteri tarafından tanımlanmalı ve kullanılan ölçüm yöntemiyle birlikte değerlendirilmelidir.
Makine revizyonunda referans ekranı, aktif hedef ve uygun teşhis verilerinin anlaşılır gösterilmesi sonraki servisleri kolaylaştırır. Ancak ekrana çok sayıda ham parametre eklemek operatöre mutlaka fayda sağlamaz. Kullanıcının karar vermesi gereken bilgiler ile bakım ekibinin ayrıntılı teşhis ekranı uygun biçimde ayrılır. Proje dosyası ve değişiklik kaydı teslim edilir.
Sık sorulan sorular
Enkoder değişince ölçü düzelir mi?
Enkoder arızası doğrulanmadan bu sonuç beklenemez. Komut, ölçek, referans ve mekanik aktarım da değerlendirilir.
Servo alarm vermiyorsa mekanik sorun mudur?
Kesin olarak söylenemez. Alarm olmadan da komut veya yapılandırma farkı olabilir; motor geri beslemesi ile makine sonucu karşılaştırılmalıdır.
Servis öncesi hangi bilgiler gerekir?
Sürücü ve motor modeli, makine işlevi, beklenen ölçü, gerçekleşen ölçü ve değişiklik geçmişi yararlıdır. Alarm varsa tam kodu ayrıca iletilmelidir.
Farad Otomasyon: Tuzla, Gebze ve Çayırova teknik servis
PLC/HMI programlama, servo ve sürücü devreye alma, elektrik panosu revizyonu ve endüstriyel otomasyon arıza incelemesi için makine modelini ve sorunun görüldüğü çalışma koşulunu paylaşın. Servis kapsamı, saha koşulları ve iş planı birlikte değerlendirilir.
PLC ve HMI
Program incelemesi, alarm düzeni, reçete ve kullanıcı ekranları.
Servo ve sürücü
Komut, geri besleme, parametre ve makineyle entegrasyon incelemesi.
Pano ve saha
Besleme, bağlantı, sinyal takibi ve revizyon planı.
Saha cihazı üzerinde bir basınç değeri görünür, HMI başka bir değer gösterir. Bazen iki gösterge arasında sabit fark vardır; bazen de fark ölçüm aralığı boyunca değişir. Böyle bir durumda sensörü doğrudan değiştirmek çözüm olmayabilir. Ölçüm zincirinin saha cihazı, sinyal iletimi, PLC kanal ayarı, programdaki hesap ve ekrandaki gösterim bölümleri ayrı ayrı incelenmelidir.
Farad Otomasyon, Gebze, Tuzla, Çayırova ve Dilovası çevresindeki proses makinelerinde elektrik ve otomasyon kaynaklı ölçüm sorunlarını değerlendirir. Basınç, seviye ve debi gibi değerler üretimin birçok adımını etkileyebilir. İncelemenin hedefi tek bir ekrandaki sayıyı değiştirmek değil, bütün zincirin aynı ölçüm aralığını ve birimi kullanmasını sağlamaktır. Ayar değişikliklerinin mevcut kontrol davranışına etkisi de değerlendirilir.
Önce hangi iki değeri karşılaştırıyoruz?
Bir cihaz anlık değer, filtrelenmiş değer veya farklı bir ölçüm değişkeni gösterebilir. HMI ekranındaki bilgi ise programın işlediği başka bir veri olabilir. Aynı adı taşıyan iki göstergeyi karşılaştırmadan önce hangi sinyalin hangi değere karşılık geldiği netleştirilmelidir. Ölçüm noktası, birim, alt sınır ve üst sınır kayda alınır. Farklı büyüklükleri karşılaştırarak kalibrasyon hatası ilan etmek yanlış yönlendirebilir.
Örnek olarak doğrusal 4–20 mA çıkışın 0–10 bar aralığına eşlendiği varsayılsın. Bu belirli örnekte 4 mA alt sınırı, 20 mA üst sınırı ve 12 mA orta noktayı, yani 5 bar değerini temsil eder. Aralık 0–16 bar olarak seçilirse aynı orta nokta farklı bir basınca karşılık gelir. Dolayısıyla sensörün çıkış aralığı ile programdaki ölçek birbirine uymalıdır. Bu hesap, cihazın gerçekten doğrusal ve belirtilen aralığa ayarlı olduğu varsayımıyla yapılır.
Kanal ayarı ve sinyal tipi
Bir analog girişin akım veya gerilim için nasıl yapılandırıldığı cihaz modeline bağlıdır. Elektriksel bağlantı ve yazılım seçimi birlikte kontrol edilir. Endress+Hauser’in cihaz dokümanlarında da yanlış çalışma aralığı seçimi, örneğin 0–20 mA ile 4–20 mA karışıklığı, inceleme başlıkları arasında yer alır. Teknik kaynak: Endress+Hauser cihaz işletme dokümanı.
Bir kılavuzdaki klemens numarası bütün sensörlere uygulanamaz. İki telli ve ayrı beslemeli cihazların bağlantı düzenleri farklı olabilir. Kullanılan cihazın model etiketi ile gerçek bağlantı şeması eşleştirilmelidir. Akım ölçümü ve test sinyali uygulaması yetkili teknik personel tarafından prosesin etkisi değerlendirilerek yapılır. Üretim devam ederken kontrol döngüsüne rastgele test sinyali verilmez.
Sabit fark ile oransal farkı ayırın
Her ölçüm noktasında yaklaşık aynı fark görülmesi ile düşük değerde az, yüksek değerde çok fark görülmesi farklı inceleme yolları gerektirebilir. İlk durum bir başlangıç değeri veya gösterim farkını, ikinci durum aralık eşleştirmesini araştırmak için ipucu sunar. Bunlar kesin teşhis değildir. Yalnızca tek noktada yapılan karşılaştırma, bütün aralığın doğru çalıştığını kanıtlamaz.
Test planında mümkün olan ölçüm noktaları işletmenin koşullarına göre seçilir. Test ekipmanının uygunluğu ve referansın güvenilirliği belirlenmelidir. PLC’nin ham verisi, mühendislik birimine çevrilmiş değeri ve HMI gösterimi ayrı kaydedilirse farkın nerede oluştuğu daha açık hale gelir. Bazı projelerde ölçekleme hem PLC’de hem HMI’da yapılmış olabilir; aynı hesabın iki kez uygulanıp uygulanmadığı kontrol edilir.
Dalgalanan değer farklı bir sorun olabilir
Değerin sürekli değişmesi, ölçeğin yanlış olduğuna tek başına işaret etmez. Proses gerçekten dalgalanıyor olabilir; bağlantı sorunu, besleme davranışı veya sinyal iletimindeki etki de araştırılabilir. Olayın motor veya sürücü çalışmasıyla birlikte olup olmadığı kaydedilir. Önce mevcut durum anlaşılmadan yazılım filtresini artırmak, olayın operatöre geç görünmesine neden olabilir.
Filtre seçimi uygulamanın yanıt ihtiyacına göre yapılır. Yavaş değişen seviye ölçümüyle hızlı tepki beklenen bir işlem aynı şekilde değerlendirilmez. Ekranı sakinleştirmek ile kontrol döngüsünü uygun hale getirmek farklı hedeflerdir. Revizyonda hangi verinin hangi hızla işlendiği ve operatöre nasıl sunulduğu açık olmalıdır. Her değişiklik öncesi mevcut ayarlar korunur ve değişiklik kaydı tutulur.
Arıza durumunu gerçek ölçümden ayırın
Bağlantı kopması veya cihaz teşhisi durumunda HMI’nın aynı değeri göstermeye devam etmesi yanıltıcı olabilir. Sistemin desteklediği teşhis bilgilerinin nasıl ele alındığı kontrol edilir. Bir hata değeri, normal proses ölçümüymüş gibi yorumlanmamalıdır. Alarm eşikleri ve geçerli ölçüm koşulları, kullanılan cihazların belgeleri ve işletmenin proses gereksinimleri doğrultusunda tanımlanır.
Sensörün tam modeli ve çıkış türü.
Ayarlanmış alt ve üst ölçüm sınırları.
PLC analog modül modeli ve kanal numarası.
Saha göstergesi ile HMI’nın aynı anda görülen değerleri.
Yakın zamanda değişen sensör, modül veya program bilgisi.
Sık sorulan sorular
Yeni sensör takıldıktan sonra ölçek değişir mi?
Yeni cihazın ayarı eskisiyle aynı olmayabilir. Etiket, çıkış yapılandırması ve programın beklediği aralık kontrol edilmelidir.
Sadece HMI değerini düzeltmek yeterli mi?
PLC kontrolü de aynı veriyi kullanıyorsa yalnızca gösterimi değiştirmek sorunu çözmeyebilir. Ölçümün üretim mantığındaki kullanımı birlikte incelenir.
Servis sonrası ne teslim edilmeli?
Kullanılan aralıklar, yapılan değişiklikler, test koşulları ve varsa açık işler kayıt altına alınmalıdır. Bu bilgiler sonraki sensör değişiminde de işe yarar.
Farad Otomasyon: Tuzla, Gebze ve Çayırova teknik servis
PLC/HMI programlama, servo ve sürücü devreye alma, elektrik panosu revizyonu ve endüstriyel otomasyon arıza incelemesi için makine modelini ve sorunun görüldüğü çalışma koşulunu paylaşın. Servis kapsamı, saha koşulları ve iş planı birlikte değerlendirilir.
PLC ve HMI
Program incelemesi, alarm düzeni, reçete ve kullanıcı ekranları.
Servo ve sürücü
Komut, geri besleme, parametre ve makineyle entegrasyon incelemesi.
Pano ve saha
Besleme, bağlantı, sinyal takibi ve revizyon planı.
Operatör yeni ürünü seçer, ekranda reçete adı değişir ve makine çalışmaya devam eder. Fakat dolum miktarı, süre veya hız önceki ürüne ait kalır. Bu olay her zaman cihaz arızası anlamına gelmez. Seçilen kayıt, ekranda düzenlenen değer ve PLC’nin gerçekten kullandığı aktif parametreler farklı katmanlarda bulunabilir. Reçete yönetiminin anlaşılır kurulması, ürün geçişlerinde bu karışıklığın fark edilmesini sağlar.
Tuzla, Gebze ve Çayırova’daki dolum, ambalaj ve karışım uygulamalarında ürün sayısı arttıkça operatörün her değeri tek tek girmesi zorlaşır. Reçete kullanımı bu işi düzenler; ancak yalnızca bir seçim listesi yapmak yeterli değildir. Farad Otomasyon, PLC ve HMI revizyonlarında ürün değişiminin hangi adımlarla yapıldığını ve makinenin değerleri ne zaman uyguladığını birlikte değerlendirir.
Seçilen reçete ile aktif reçete aynı bilgi değildir
Ekranda seçilmiş bir kayıt henüz makineye gönderilmemiş olabilir. Kullanıcı yalnızca kayıt üzerinde çalışıyor, farklı bir reçeteyi inceliyor veya sonraki üretim için hazırlık yapıyor olabilir. Bu nedenle seçili ürün alanı, makinenin o anda kullandığı ürün alanıyla karıştırılmamalıdır. Ekran tasarımında iki bilgi açık isimlerle ayrıldığında operatörün beklediği sonuç ile gerçek durum karşılaştırılabilir.
Örneğin “Seçilen reçete”, “Aktif üretim reçetesi” ve “Aktarım sonucu” alanları ayrı gösterilebilir. Böyle bir düzenin uygulama biçimi kullanılan HMI ve PLC projesine bağlıdır. Aynı düğmenin hem kayıt düzenlemesi hem üretim değerlerinin değiştirilmesi için belirsiz kullanılması, işletme açısından izlenmesi zor bir akış oluşturur. Yazılımın iç adlarını göstermek yerine kullanıcıya üretim açısından anlamlı ifadeler sunulmalıdır.
Aktarımın tamamlandığı nasıl anlaşılır?
Siemens’in reçete dokümantasyonunda ilgili üretim verileri bir veri kaydı olarak ele alınır ve HMI ile PLC arasındaki veri aktarımı ayrıca tanımlanır. Bu temel ayrım, yalnızca ekranda kayıt seçmenin bütün süreci tamamladığı varsayımından kaçınmayı sağlar. Projede aktarım, sonuç ve uygulanma koşulları birlikte tasarlanmalıdır. Teknik kaynak: Siemens WinCC reçete tanımı ve uygulamaları.
İşletmeye önerilen akış önce yeni ürünün seçilmesi, ardından ilgili değerlerin kontrol edilmesi ve makine koşulları uygunsa aktarımın başlatılmasıdır. Sonuç bilgisi operatöre görünür olmalıdır. Bazı proseslerde değerler bir sonraki çevrimde, bazılarında belirli bir duruş adımında uygulanabilir. Hangi koşulun kullanıldığı müşteriyle belirlenir; reçete aktarımı üretim devam ederken rastgele parametre değiştirme yöntemine dönüşmemelidir.
Reçete alanlarının birimleri açık olmalı
Bir tabloda “miktar 100” yazması tek başına yeterli değildir. Değerin gram, kilogram, mililitre veya başka bir birim olduğu belirtilmelidir. Sürelerde saniye ve milisaniye karışıklığı, hızlarda farklı ölçekler benzer sorunlar yaratabilir. Reçete adı doğru görünse bile yanlış birimle hazırlanmış veri üretim sonucunu değiştirir. Etiket, birim ve izin verilen aralık birlikte değerlendirilmelidir.
Ürün kodu ile açıklayıcı ürün adı ayrı tutulabilir.
Her ayar alanının birimi görünür olmalıdır.
Alt ve üst sınırlar proses sorumlularıyla belirlenmelidir.
Aktif değerler yetki dahilinde ekrandan kontrol edilebilmelidir.
Başarısız aktarım kullanıcıya anlaşılır bir mesajla bildirilmelidir.
Reçete sınırları makinenin teknik sınırlarını değiştirmek için kullanılmaz. Bir proses ayarının değiştirilebilir olması, o parametrenin her değerde uygulanabileceği anlamına gelmez. Makine üreticisinin sınırları ve işletmenin onaylı üretim koşulları projeye işlenmelidir. Yetkilerin belirlenmesi de yalnızca parola eklemek değildir; hangi kişinin hangi veriyi hazırlayacağı ve onaylayacağı net olmalıdır.
Eski kayıtlar ve yeni alanlar
Revizyonda yeni bir reçete alanı eklendiğinde eski kayıtların nasıl kullanılacağı planlanmalıdır. Eksik alanın varsayılan değeri, veri formatı ve kayıtların dönüşümü değerlendirilmeden proje teslim edilirse bazı ürünlerde sorun görülebilir. Test yalnızca yeni oluşturulan bir reçeteyle yapılmamalıdır. İşletmenin aktif kullandığı eski kayıtlar ve farklı değer aralıkları da incelemeye dahil edilir.
Reçete dosyasının yedeği ile PLC/HMI proje yedeği farklı ihtiyaçları karşılar. Program dosyasının bulunması, sahadaki bütün güncel üretim kayıtlarının da korunmuş olduğu anlamına gelmeyebilir. Teslimde hangi kayıtların nerede tutulduğu ve geri yüklemenin nasıl doğrulanacağı açıklanmalıdır. İşletmenin güncel reçeteleri müşteri verisidir; üçüncü taraflarla paylaşım için işletmenin izinleri esas alınır.
Kabul testinde ürün geçişini deneyin
Bir reçeteden diğerine geçiş, değer düzenleme, aktarım hatası ve bağlantı kesilmesi gibi durumlar işletmenin test planında yer alabilir. Ekrandaki aktif ürün adı ile PLC’de uygulanan değerlerin uygunluğu gözlenir. Test sonuçları yalnızca “ekran çalıştı” diye kaydedilmez; hangi ürünlerde ve hangi koşullarda deneme yapıldığı belirtilir. Yeni düzenin operatöre anlatılması, teknik teslimin bir parçasıdır.
Sık sorulan sorular
HMI değişince reçeteler kendiliğinden gelir mi?
Bu, proje ve kayıtların tutulduğu yere bağlıdır. Panel değişiminden önce yedek kapsamı ve uyumluluk kontrol edilmelidir.
Reçete seçimini barkodla yapabilir miyiz?
Uygun donanım ve programla değerlendirilebilir. Barkodun hangi ürün kaydına karşılık geldiği ve hatalı okumada gösterilecek durum ayrıca tasarlanır.
Farad mevcut projeyi düzenleyebilir mi?
Proje erişimi, cihaz modeli, mevcut işlevler ve hedeflenen değişiklikler incelenerek kapsam belirlenir. Kaynak dosya ve üretim reçeteleri önceden hazırlandığında görüşme daha verimli olur.
